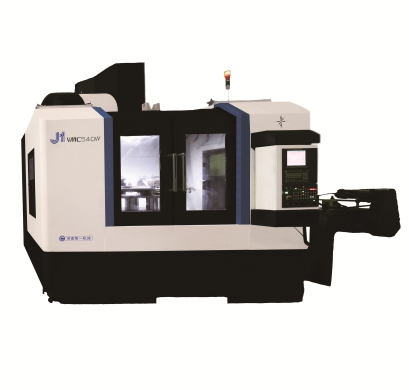

J1VMC540W 精密立式加工中心
點擊數:
高速、高效、高精、FANUC系統。 J1VMC540W立式加工中心是濟南第一機床有限公司為適應航天軍工、IT產業、精密儀器、中小型箱體、輪轂、模具制造等機械加工行業對高速、高效、精密型立式加工中心的需求而最新開發的一種高性能產品。 特別針對于輪轂加工進行優化設計,已大批量投產使用,獲得客戶的一致好評。
J1VMC 540H/W立式加工中心主要技術規格參數(標準配置)
機型 |
內容 |
J1VMC 540H |
J1VMC 540W |
行程 |
X 軸行程 |
1020mm |
|
Y 軸行程 |
580mm |
||
Z 軸行程 |
510mm |
710mm |
|
主軸 |
主軸轉速 |
80-8000rpm |
|
主軸孔錐度 |
7/24錐度 |
||
主軸鼻端至工作臺距離 |
150-660mm |
350-1060mm |
|
主軸中心至立柱軌面距離 |
597mm |
||
工作臺中心至立柱軌面距離 |
307-887mm |
||
進給 |
X,Y 軸快速位移 |
36m/min |
|
Z 軸快速位移 |
30mm/min |
||
工作臺 |
工作臺面積 |
1200mm×540mm |
|
工作臺載重量 |
800kg |
||
T型槽寬 |
18×4×125mm |
||
刀庫 |
刀庫容量 |
24把刀 |
|
最大刀具外徑 |
80 mm |
||
最大刀具外徑 |
125 mm |
||
最大刀具長度 |
300 mm |
||
最大刀具重量 |
8 kg |
||
換刀時間(刀對刀) |
2 秒 |
||
數控系統 |
FANUC 0IMF |
||
驅動馬達 |
主軸馬達 |
15/18.5 kW |
15/18.5 kW |
X軸馬達 |
1.8 kW |
3 kW |
|
Y軸馬達 |
1.8 kW |
3 kW |
|
Z軸馬達 |
3 kW |
4 kW |
|
護罩 |
全護罩 |
||
顏色 |
型錄標準顏色 |
||
機床 |
長、寬、高 |
3140 *2500 * 2800mm |
3140 *2500 * 3100mm |
重量 |
7000kg |
7500kg |
