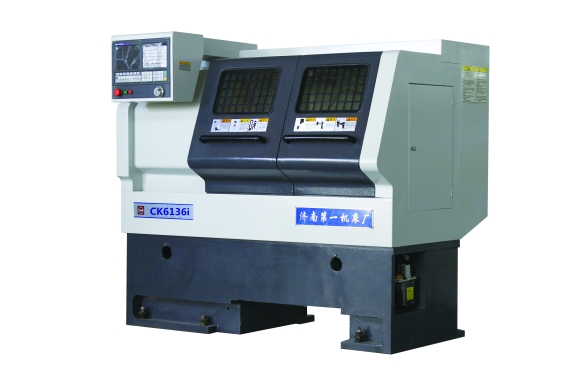

J1CK6136i經濟型臥式數控車床
點擊數:
CK6136i型數控車床是在我公司與日本山崎(MAZAK)公司合作生產的MAZAK-MATE360型精密臥式車床基礎上, 集我公司多年生產數控機床之經驗,經數控化二次開發而成,是一種性能先進、質量可靠、適應性廣泛、性價比極高的低價位數控車床。該機床采用整體床座、全封閉防護、進口主軸軸承,與同類產品相比,具有剛性強、精度高、精度保持性好、加工工件尺寸一致性好等顯著特點,已廣泛的應用到汽車及汽車零部件、工程機械和其他機械制造行業。
J1CK6136i經濟型臥式數控車床主要規格參數表(標準配置)
項 目 |
內 容 |
單 位 |
規 格 參 數 |
||
手動兩檔主軸 |
單主軸全無級 |
||||
能 力 |
床身上最大工件回轉直徑 |
mm |
φ360 |
||
滑板上最大工件回轉直徑 |
mm |
φ160(電動四方刀架) |
|||
最大工件車削直徑 |
mm |
φ360(電動四方刀架) |
|||
機床頂尖距 |
mm |
570 、1000 |
|||
主 軸 |
主軸轉速范圍 |
r/min |
低檔:35-400 高檔:215-2500 (配6吋手動三爪卡盤時極限轉速2500) |
標準:150-3000 (配6吋手動三爪卡盤時極限轉速2500) |
|
主軸頭/主軸通孔直徑 |
mm |
A2-5 /φ40 |
A2-5 /φ52 |
||
主軸孔錐度 |
MT |
№:5 |
№:6 |
||
液壓中空卡盤拉管棒料通過直徑 |
mm |
φ28 |
φ28 |
||
主軸最大輸出扭矩(主電機4kW) |
N·m |
低檔:238 高檔:37 |
37 |
||
卡盤規格 |
吋 |
6吋(手動三爪) |
|||
主軸電機功率 |
kW |
4.0 |
5.5 |
||
行 程 |
X、Z軸快速移動速度 |
m/min |
X:6;Z:8; |
||
X、Z軸最大行程 |
mm |
X:210,Z:470 、970 |
|||
刀 架 |
刀架形式 |
|
電動四方 |
||
車刀規格 |
mm |
20×20 |
|||
尾 座 |
套筒直徑/行程 |
mm |
φ60/100 |
||
套筒內孔錐度 |
MT |
№:4 |
|||
工 作 精 度 |
定位精度 |
|
X軸:0.021/Z軸:0.028 |
||
重復定位精度 |
|
X軸:0.009/Z軸:0.012 |
|||
加工工件圓度 |
|
0.004 |
|||
加工工件尺寸精度 |
mm |
IT6--7級 |
|||
加工工件表面粗糙度(有色金屬) |
|
Ra0.8 |
|||
其 它 |
機床外形尺寸(長×寬×高) |
mm |
2120/2600×1330×1790 |
||
機床凈重 |
kg |
1750(570 mm),2000(1000 mm) |
|||
數控系統 |
|
標配:廣數GSK980TD。 選擇:FANUC 0i Mate-T; 西門子808D; 凱恩帝KND1000Ti-A; |
|||
備 注:可選配液壓卡盤、液壓尾座、簡易棒料輸送機等多種選項配置。 |
