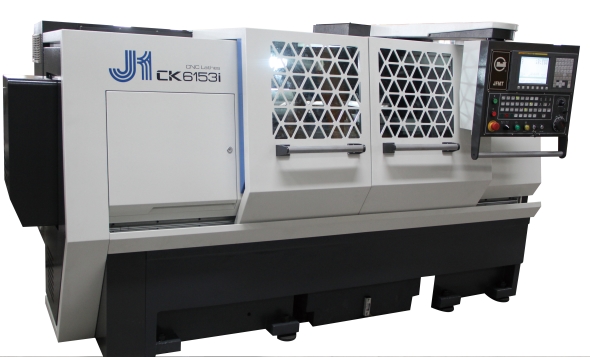

J1CK6153i經濟型臥式數控車床
點擊數:
CK6153i型數控車床是在我公司與日本山崎公司合作生產的MAZAK-MATE530型精密臥式車床基礎上, 集我公司多年生產數控機床之經驗,經數控化二次開發而成的產品,是一種性能先進、質量可靠、適應性廣泛、性價比極高的低價位的數控車床。該機床采用整體床座、半封閉防護、進口主軸軸承,與同類產品相比,具有剛性強、精度高、精度保持性好、加工工件尺寸一致性好等顯著特點,已廣泛的應用到汽車及汽車零部件、工程機械和其他機械制造行業。
J1CK6153i經濟型臥式數控車床主要規格參數表(標準配置)
項目 |
內容 |
單位 |
參數 |
|||||||
能力 |
床身上最大工件回轉直徑 |
mm |
Φ530 |
|||||||
滑板上最大工件回轉直徑 |
mm |
Φ280 |
||||||||
最大軸類工件車削直徑 |
mm |
Φ280 |
||||||||
最大盤類工件車削直徑 |
mm |
外圓直徑:Φ350、端面直徑:Φ416 |
||||||||
頂尖距 |
mm |
860 |
1000 |
1500 |
||||||
最大車削長度 |
mm |
761 |
931 |
1370 |
||||||
主軸 |
轉速 范圍 |
A型:兩檔手動變頻調速 |
r/min |
60~600,180~1800 |
||||||
B型:全無級變頻調速 |
r/min |
普通電機:160~1600;變頻電機240~2400 |
||||||||
主軸頭/主軸通孔直徑 |
mm |
A型A2-8/Φ80 ;B型A2-8/Φ56 |
||||||||
主軸孔錐度 |
|
A型:ASA350#(變徑后為MT5#); B型:MT6# |
||||||||
行程 |
X、Z軸最大行程 |
mm |
X:260 Z:與“最大車削長度”參數一樣 |
|||||||
X、Z軸快速移動速度 |
m/min |
X:6 Z:10 |
||||||||
電機 |
主電機 |
kW |
標準:7.5 選擇:11 |
|||||||
X/Z軸進給電機(AC電機) |
Nm |
標準: 7/10.5 |
||||||||
刀架 |
刀架形式 |
|
標準:四工位電動刀架 |
|||||||
車刀規格 |
mm |
25×25 |
||||||||
尾架 |
尾架形式 |
|
標準:普通手動尾架 |
|||||||
套筒直徑/行程 |
mm |
Φ65/180 |
||||||||
套筒內孔錐度 |
MT. |
NO.4號 |
||||||||
卡盤 |
卡盤形式與規格 |
|
標準:普通三爪卡盤Φ250(國產) 選擇:液壓卡盤8〞/10”中空或中實; |
|||||||
所允許的通孔直徑 |
普通三爪卡盤(兩檔/單軸) |
mm |
標準:Φ80/Φ56 |
|||||||
液壓卡盤8〞(兩檔/單軸) |
mm |
選擇:Φ43 |
||||||||
液壓卡盤10〞(兩檔/單軸) |
mm |
選擇:Φ60/Φ43 |
||||||||
工作精度 |
定位精度 |
X軸 |
mm |
0.02 |
||||||
Z軸 |
860/1000/1500 |
mm |
0.028/0.028/0.032 |
|||||||
重復定位精度 |
X軸 |
mm |
0.009 |
|||||||
Z軸 |
860/1000/1500 |
mm |
0.012/0.012/0.013 |
|||||||
加工工件圓度 |
mm |
0.004 |
||||||||
加工工件尺寸精度 |
mm |
IT6—7級 |
||||||||
加工工件表面粗糙度(有色金屬) |
|
Ra 0.8 |
||||||||
其它 |
外形尺寸 (長×寬×高) |
中心距860 |
mm |
2587×1635×1791(不帶液壓、氣動) |
||||||
中心距1000 |
2737×1635×1791(不帶液壓、氣動) |
|||||||||
中心距1500 |
3247×1635×1791(不帶液壓、氣動) |
|||||||||
凈重 |
kg |
中心距860 |
中心距1000 |
中心距1500 |
||||||
3000 |
3100 |
3300 |
||||||||
NC系統 |
|
標準:FANUC 0i Mate-TD; 選擇:廣州數控980TD;西門子808D |
