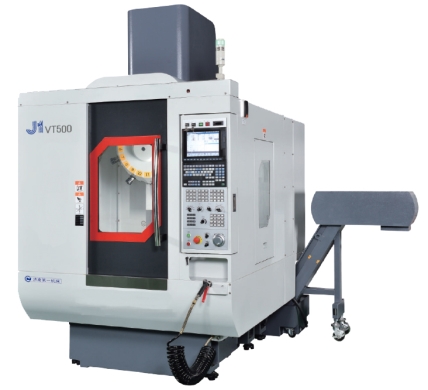

J1VT500 高剛性鉆攻中心
點擊數：
該機床為三軸全線軌設計，高速主軸、高速位移使本機可以獲得較高生產效率及效益，是通訊、汽配、五金、醫療器材類比較適合的機型選擇。追求高精度及高效率，在加工品的廣度及深度方面發揮較高的性能，是加工3C零件、五金產品比較適合的選擇。
J1VT500 高剛性鉆攻中心主要規格參數表（標準配置）
|
項目 |
內容 |
單位 |
規格參數 |
|
工作臺 |
工作臺面積 |
mm×mm |
650×410 |
|
T型槽 |
個數×mm |
3-14×125 |
|
|
承載力 |
kg |
250 |
|
|
行程 |
X/Y/Z軸移動范圍 |
mm |
500/400/330 |
|
主軸中心至立柱護蓋 |
mm |
420 |
|
|
主軸頭端面至工作臺面距離 |
mm |
150-480 |
|
|
主軸 |
主軸錐孔 |
|
BT30 |
|
主軸傳動方式 |
|
直結式 |
|
|
主軸最高轉速 |
r/min |
12000 |
|
|
進給軸 |
X/Y/Z軸切削進給 |
mm/min |
1-16000 |
|
X/Y/Z軸快移速度 |
m/min |
60 |
|
|
刀庫 |
刀庫形式 |
|
夾臂式 |
|
刀庫容量 |
把 |
20 |
|
|
最大刀具直徑 |
mm |
|
|
|
最大刀具長度 |
mm |
250 |
|
|
最大刀具重量 |
kg |
3 |
|
|
換刀時間（刀對刀） |
sec |
1.6 sec |
|
|
工作精度 |
X/Y/Z軸定位精度 |
mm |
0.007 |
|
X/Y/Z軸重復定位精度 |
mm |
0.005 |
|
|
其它 |
工作氣壓 |
kgf/cm2 |
5-7 |
|
電器總容量 |
KVA |
20 |
|
|
機床主機外形尺寸(長×寬×高) |
mm |
2500×1560×2360 |
|
|
機床重量 |
kg |
約3100 |
