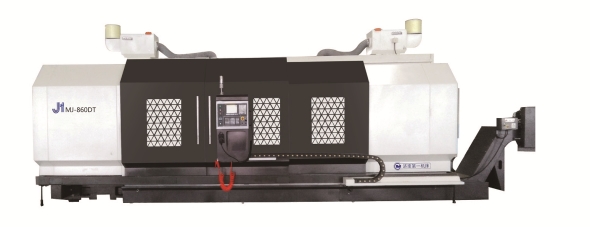

J1MJ-860DT×1500 雙刀架數控車床
點擊數：
J1MJ-860DT×1500雙刀架數控車床是我公司MJ系列全功能數控機床家族中的主力機種之一,設計上突出了機床的高剛性，強力高效切削及優良的精度保持性，機床即使在長期、大負荷、連續重載或高速切削情況下，也能保持精度的穩定性。技術成熟、安全、可靠、操作方便、配套件選用精良、配置種類繁多，是您提高生產效率的理想設備。 J1MJ-860DT×1500是一種單主軸、雙刀架、四軸驅動的大規格重載型數控車床。整機采用對置式雙刀架結構，可實現四軸控制，兩刀架可同時無干涉加工。機床結構件采用45°斜床身加15°斜拖板復合傾角結構，具有排屑流暢、拖板受力特性好，加工范圍大的特點。產品還具有規格大、切削性能強、剛性高、滿足高效重切削要求。特別適宜兵器、航天航空制造業對大型工件（如航空發動機上的高強度耐熱鈦鎳類合金鋼類零件）進行中低轉速下的強力切削，也適宜冶金、機車、造紙等行業對大型工件特別是長軸類零件進行高效、強力切削時采用。
J1MJ-860DT×1500 雙刀架數控車床主要規格參數表（標準配置）
|
項目 |
內 容 |
單位 |
規格（加工長度） |
|
能力 |
床身上最大工件回轉直徑 |
mm |
Φ860 |
|
滑板上最大工件回轉直徑 |
mm |
Φ630 |
|
|
最大工件車削直徑 |
mm |
Φ750 |
|
|
最大工件車削長度 左／右 |
mm |
800／1500 |
|
|
最大工件長度 |
mm |
1500 |
|
|
驅動主軸 |
主軸端部法蘭 |
No |
A2-11 |
|
主軸通孔直徑 |
mm |
Φ105 |
|
|
主電機功率 |
KW |
AC 58/75 |
|
|
主軸轉速范圍 |
r/min |
20-1000 |
|
|
主軸最大輸出扭矩 |
N·m |
2200 |
|
|
主軸卡盤 |
mm |
15中實 |
|
|
進給 |
X/Z軸快移速度 |
M/min |
9/9 |
|
X軸最大行程 左/右 |
mm |
445/445 |
|
|
Z軸最大行程 左/右 |
mm |
800／1510 |
|
|
X/Z軸伺服電機 |
kW |
5.2/7.7 |
|
|
刀架 |
刀架形式 |
|
臥式液壓伺服 |
|
刀架刀位數（左+右） |
位 |
8+8 |
|
|
車刀規格 |
mm |
40×40 |
|
|
最大鏜刀桿直徑 |
mm |
Φ60 |
|
|
換刀時間 |
sec |
1 |
|
|
尾座 |
尾座頂尖 |
mm |
MT#6 |
|
尾座套筒行程 |
mm |
φ200 |
|
|
尾座套筒直徑 |
mm |
φ180 |
|
|
其它 |
機床長度 |
mm |
4900（不含排屑器 |
|
機床（長度x寬度X高度） |
mm |
4900×2756 × 2890 |
|
|
機床重量 |
噸 |
約17 |
|
|
NC系統 |
|
西門子828D |
