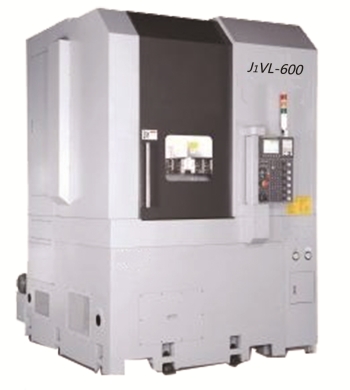

J1VL-600ST 剎車盤數控立式車床
點擊數：
J1VL-600/600ST型數控立式車床，是我公司引進臺灣技術開發的剎車盤數控立式車床。該系列機床采用模塊化設計，J1VL-600滿足剎車盤單刀架標準車削要求，也可滿足其他零件標準車削要求；J1VL-600ST采用臥式刀架+對置式伺服軸聯動上刀架，上下刀架可同時對剎車盤兩面進行車削。 機床具有整體剛性好、加工精度高、單位時間金屬去除率大、精度保持性好、可靠性高、易維護維修等明顯優勢。機床既可作為大批量多品種加工生產，也可與其它設備一起連線使用。廣泛適用于汽車、摩托車等盤類零件的加工生產。
|
項目 |
內容 |
單位 |
J1VL-600 |
J1VL-600ST |
|
加工能力 |
床身上最大工件回轉直徑 |
mm |
Φ650 |
Φ650 |
|
滑板上最大工件回轉直徑 |
mm |
Φ340 |
Φ340 |
|
|
最大切削直徑 |
mm |
Φ600 |
Φ600 |
|
|
最大切削高度 |
mm |
500 |
500 |
|
|
主軸 |
主軸轉速范圍 |
r/min |
25-2250 |
25-2250 |
|
主軸頭/主軸通孔直徑 |
mm |
A2-8/φ53 |
A2-8/φ53 |
|
|
主軸最大扭矩 |
N.m |
767 |
767 |
|
|
液壓卡盤直徑 |
吋 |
12 |
12 |
|
|
主電機功率 |
kW |
18.5/22 |
18.5/22 |
|
|
行程 |
X/Y/Z軸最大行程 |
mm |
X:350/Z:550 |
X:350/Y:50/Z:550 |
|
X/Z軸快速移動 |
m/min |
X:18/Z:20 |
X:18/Z:20 |
|
|
刀架 |
刀架形式 |
|
臥式液壓八工位 |
臥式液壓八工位 +上刀架 |
|
車刀規格 |
mm |
25×25 |
25×25 |
|
|
最大鏜刀桿尺寸 |
mm |
Φ40 |
Φ40 |
|
|
工作精度 |
定位精度 |
mm |
X:0.015、Z:0.02 |
X:0.015、Z:0.02 |
|
重復定位精度 |
mm |
X:0.006、Z:0.01 |
X:0.006、Z:0.01 |
|
|
加工工件圓度 |
mm |
0.003 |
0.003 |
|
|
加工工件尺寸精度 |
mm |
IT6級 |
IT6級 |
|
|
加工工件表面粗糙度(有色金屬) |
|
Ra0.4 |
Ra0.4 |
|
|
其他 |
機床外形尺寸（長×寬×高） |
mm |
2770×1900×3180 |
2770×1900×3180 |
|
機床凈重 |
kg |
5000 |
5200 |
|
|
數控系統 |
|
FANUC 0i-TF |
FANUC 0i-TF |
