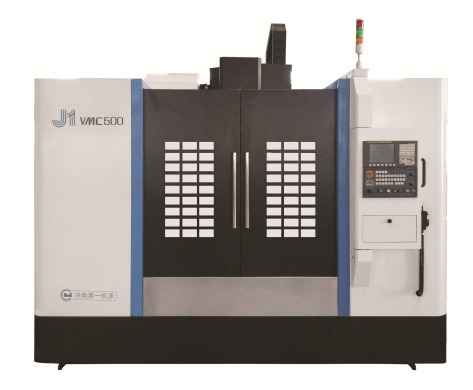

J1VMC500 高效立式加工中心
點擊數:
J1VMC500立式加工中心是濟南第一機床有限公司開發的采用立柱固定式布局,全封閉防護,X、Y、Z三向?yàn)榫€性導軌。是一種適合于機械加工行業,也適合模具制造行業需求的高剛性、高效、精密型產品。
J1VMC500 高效立式加工中心主要規格參數表(標準配置)
項目 |
內容 |
單 位 |
參 數 |
J1VMC500 |
|||
工作臺 |
工作臺面積 |
mm×mm |
1000×550 |
T型槽 |
個×mm |
5-18×90 |
|
最大負載 |
kg |
500 |
|
主軸 |
主軸錐孔 |
No |
BT40 |
主軸電機 |
kW |
7.5/11 |
|
主軸轉速(皮帶式) |
r/min |
8000 |
|
刀柄/拉釘型號 |
No. |
BT40/LDA-40BT |
|
主軸中心至立柱導軌距離 |
mm |
595 |
|
行程 |
X/Y/Z移動范圍 |
mm |
800/550/550 |
X/Y/Z軸快速移動速度 |
m/min |
36/36/24 |
|
主軸頭端面至工作臺面距離 |
mm |
120-670 |
|
刀庫 |
刀柄型號 |
No. |
BT40 /LDA-40BT |
換刀速度 |
sec |
2.0(刀對刀) |
|
選刀方式 |
|
就近任選 |
|
刀庫容量 |
把 |
24(圓盤式) |
|
最大刀具重量 |
kg |
8 |
|
最大刀具長度 |
mm |
300 |
|
最大刀具直徑 |
mm |
Φ78/Φ120(鄰刀空) |
|
其它 |
潤滑油箱容量 |
L |
4 |
電氣總?cè)萘?/span> |
kVA |
30 |
|
機床重量 |
kg |
6000 |
|
主機外形尺寸(長×寬×高) |
mm |
2800×2400×3200 |
|
NC系統 |
標配 |
FANUC Oi-MF |
