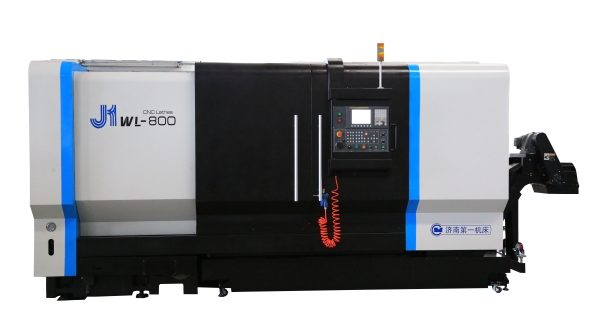

J1WL-800 鋁輪轂加工專用數控車床
點擊數：
機床具有整體剛性好、加工精度高、單位時間金屬去除率大、精度保持性好、可靠性高、易維護維修等明顯優勢，適用范圍特別廣。機床既可作為中小批量多品種加工生產，也可與其它設備一起聯線使用。
J1VL-800型數控立式車床主要規格參數表（標準配置）
|
項目 |
內 容 |
單位 |
參 數 |
|
能力 |
床身上最大工件回轉直徑 |
mm |
Φ800 |
|
滑板上最大工件回轉直徑 |
mm |
Φ620 |
|
|
最大工件車削直徑 |
mm |
Φ620 |
|
|
最大工件車削長度 |
mm |
650 |
|
|
主軸 |
主軸轉速范圍 |
r/min |
27-2000 |
|
主軸通孔直徑 |
mm |
Φ105 |
|
|
液壓卡盤直徑 |
吋 |
18"中實 |
|
|
主軸頭 |
|
A2-11 |
|
|
主軸最大輸出扭矩 |
N·m |
標準配置588（FANUC ail30/6000） |
|
|
行程 |
X/Z軸最大行程 |
mm |
X:560、Z:650 |
|
X/Z軸快速移動速度 |
m/min |
X:16、 Z:16 |
|
|
電機 |
主軸電機 |
kW |
標準配置：AC 30/37（FANUC ail30/6000） |
|
刀架 |
刀架形式/刀位數 |
|
立式/6工位 |
|
車刀規格 |
mm |
32×32 |
|
|
最大鏜刀桿直徑 |
mm |
Φ50 |
|
|
單步換刀時間 |
sec |
3.5 |
|
|
工 作 精 度 |
重復定位精度 |
mm |
X：0.007； Z: 0.007 |
|
定位精度 |
mm |
X：0.012； Z：0.012 |
|
|
加工工件圓度 |
mm |
0.003 |
|
|
加工工件尺寸精度 |
mm |
IT6級 |
|
|
加工工件表面粗糙度(有色金屬) |
|
Ra0.4 |
|
|
其它 |
機床重量 |
kg |
8500 |
|
占地面積(長×寬×高) |
mm |
1840×2750×2924 |
|
|
NC系統 |
|
FANUC 0i-TF |
